　　上周末，“双十一”又一次展示了互联网在这个时代拉动经济、改变生活的巨大能量。当我们打开智能手机，畅快“剁手”，大数据时代早已不是一些业界大拿口中的未来，它已经成为了现实。

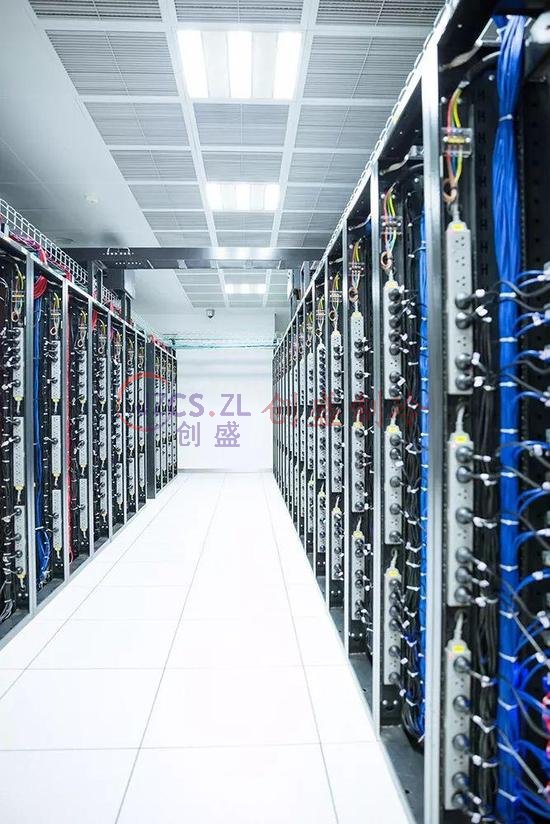

　　在“双十一”数千亿成交额的背后，海量数据的交汇、运算和存储，依托如大脑般的大量尖端计算机设备维持运营，24小时全年无休运转。这样的尖端计算机设备集中地，有一个共同的名字：数据中心。

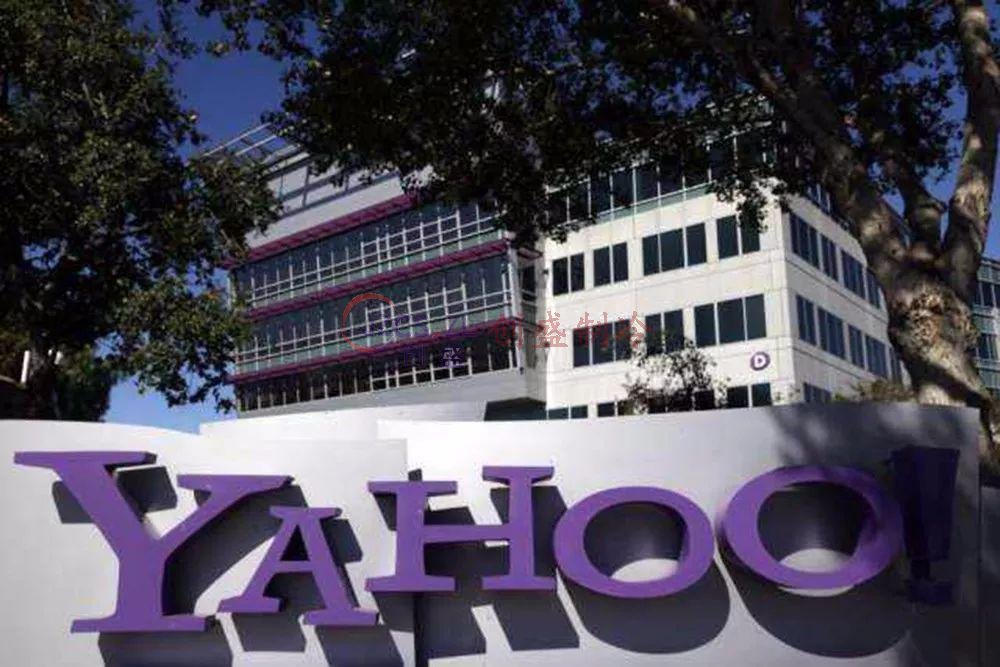

　　日本东京北面约200公里，就坐落着这样一个庞大的数据中心：白河数据中心。这里是Yahoo！JAPAN在东日本地区最大的据点，负责东京近郊的主要网络，有着压倒性的网络扩张性和世界最精锐的设备。 这里架设有两条物理路由光缆，直连东京、大阪、北九州，到东京的网络延迟短至惊人的3.5毫秒。

（图片来自网络）

　　雅虎作为“分类目录”搜索数据库的先行者，服务着庞大的用户群体，所承担的日常数据处理负载非常巨大。白河数据中心自2012年投入使用以来，每时每刻都在处理大量的搜索引擎、电邮等功能需求。为满足使用需要，白河数据中心已有4栋数据大楼投入使用，第5栋也将于明年竣工，规划中还有6、7、8栋待建。

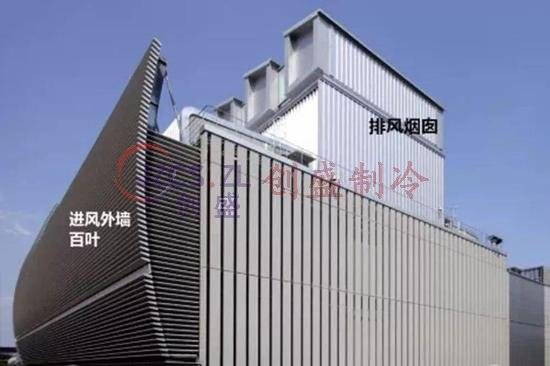

　　当4栋以上大楼同时工作，成排成片的网络交换机、服务器群、存储器，会在短时间内产生巨大的热量排放，将白河数据中心称之为“热岛”一点都不为过。考虑到散热，建筑采用了雅虎业界闻名的鸡笼数据中心结构设计形式，在气流组织上使用了一系列技术来降低风机功耗：

　　1。整个外墙作为进风百叶，降低风阻和噪音；

　　2。利用建筑结构作为送风通道，比送风风道方案降低了阻力；

　　3。鸡笼结构建筑，利用烟囱效应降低排风功耗。

　　然而，对于巨大的热量排放来说，建筑结构只起到辅助作用。如何使用空调系统快速高效制冷，实现降温“褪烧”，保护设备不受损害，是保障数据中心长期稳定工作的重中之重。

　　互联网24小时不间断服务，就意味着数据中心“永不下线”，为其提供温度保障的制冷系统同样需要时刻运转，占据相当大的能源使用量。这就让数据中心对空调系统提出了最常规却也是最终极的需求：高效，节能——降低运营维护成本，减少对周边环境的压力。

　　针对这样的需求，三菱重工空调的工程师们，经过缜密的勘察设计，发现白河地区全年温差不大，最高月平均温度在23.6℃，最低月平均温度0.3℃，适宜采用新风方案。他们决定使用高效水冷变频离心机作为核心部件，创造性的使用了风冷空调设备和水冷空调设备的搭档组合 ，满足了新风自然冷却+冷水机组+冷却塔+风墙送风的组合解决方案。

　　该方案为白河数据中心提供了3种冷却气流模式：全新风自然冷却、部分新风混风自然冷却、机房内循环机械制冷。 结合三种气流模式，可以组合多达6种运行工况，适应不同的温湿度条件，还可以自动切换，实现了全年83%的时间使用自然冷却。

　　全新风自然冷却：在室外空气温湿度满足机房需求的条件下，新风阀和楼顶烟囱排风阀同时打开，室外新风进入机房冷却后排到热通道，之后热气流上升至机械制冷空调机房，最后从烟囱排出；

　　部分新风混风自然冷却：室外温度低于机房需求的条件下，新风阀和楼顶烟囱排风阀部分打开，冷空气进入混风区，和热通道回风进行混合，达到机房要求后送入机房冷通道，冷却服务器后进入热通道，热气流上升至机械制冷空调机房，从烟囱排出。部分热气流回流到混风区和室外低温新风混合，展开循环。

　　机房内循环机械制冷：室外温度过高的条件下，新风阀和烟囱排风阀关闭，热空气经过冷水盘管的冷却后，经过风墙送入机房冷通道，冷却服务器后进入热通道，其后热气流上升至机械制冷空调机房，然后回到风墙完成一个循环。

（图片来自公众号：英雄克）

　　凭借三菱重工空调制冷系统的强大稳定性能，白河数据中心实现了冷冻水空调AHU供水温度14-15℃，冷通道设定温度22-26℃，热通道回风温度30℃，帮助白河数据中心全年运行PUE低至1.2，成为日本PUE最低的数据中心之一。

　　*PUE（Power Usage Effectiveness），是目前国际通行的数据中心电力使用效率衡量指标。数值越接近于1，表示该数据中心越节能、绿色化程度越高。

　　高效节能的表现让三菱重工空调再一次赢得了客户的信任。多年来，三菱重工空调根据实际需要，努力实现技术革新，在业界率先提出“离心式冷水机组=高效率热源机”这一全新理念，不断开发出适应客户需求的各种冷水机组，凭借优越的高效水冷变频离心机，提升整个运行过程的性能，并有效降低能耗，获得了众多客户的认可。三菱重工空调将继续秉承精准、严谨的态度，持续探索科技前沿领域，满足客户的实际需求，并为努力建设低碳排放社会，提供更合适的产品。
